标题：Rhino布尔运算通关指南：从“运算失败”到“模型大师”的5个核心技巧
在3D建模领域，Rhino（犀牛）凭借其强大的曲面处理能力成为设计师的必备工具，而布尔运算则是创建复杂模型的“隐形推手”。无论是产品设计中的镂空结构、建筑模型的穿插关系，还是首饰设计的细节雕刻，布尔运算都能通过“加减交集”快速实现形态融合。但不少新手常因操作不当导致“运算失败”“模型破面”，今天就带你掌握5个核心技巧，让布尔运算从“拦路虎”变成“加速器”。

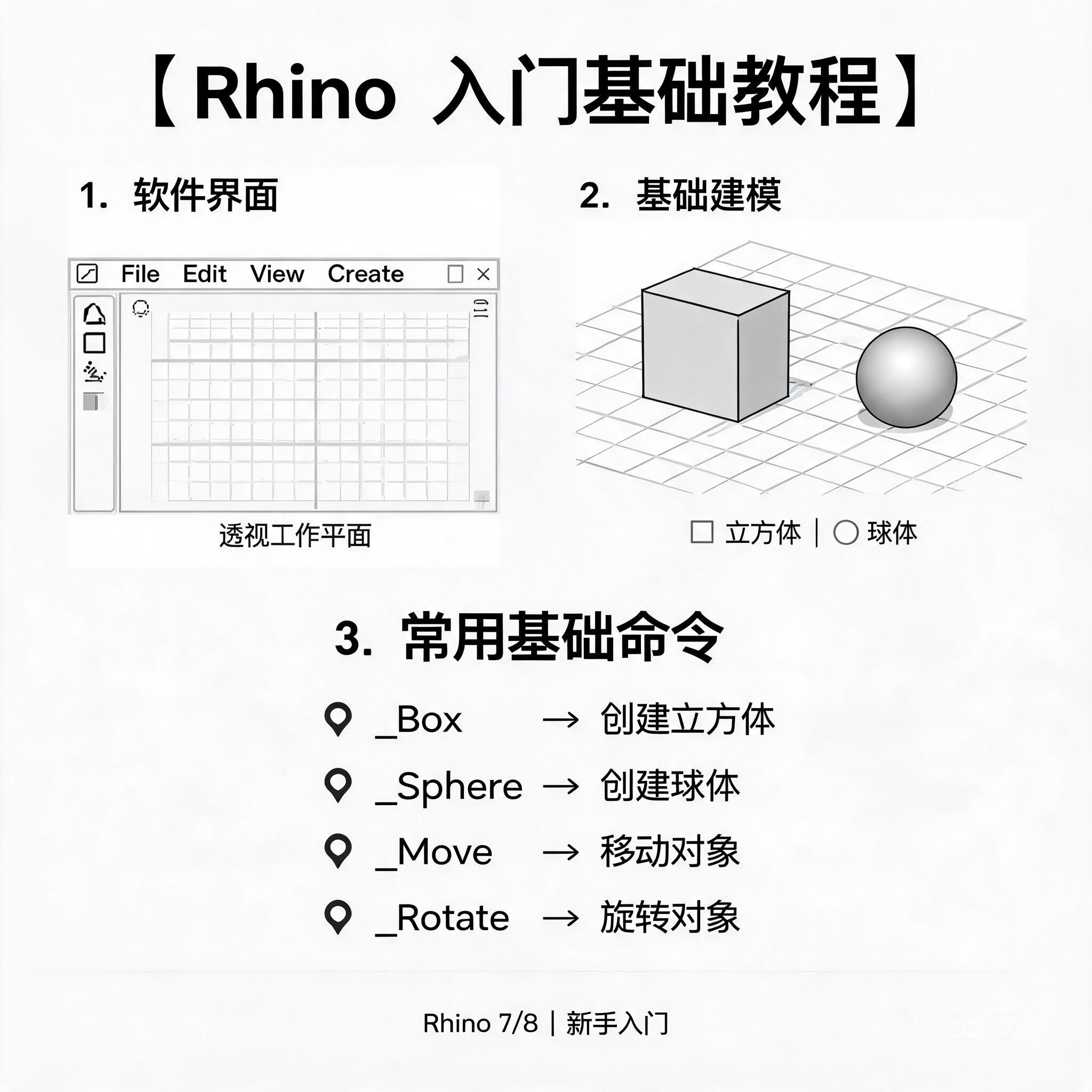

一、先搞懂：布尔运算的底层逻辑
布尔运算的本质是通过并集（Union）、差集（Difference）、交集（Intersection） 三种算法，对两个或多个封闭曲面（实体）进行逻辑运算：
- 并集：将多个实体合并为一个整体（“1+1=1”）；
- 差集：用A实体减去与B实体重叠的部分（“A-B”）；
- 交集：保留多个实体重叠的部分（“A∩B”）。
关键前提：参与运算的模型必须是封闭的“实体”（Solid），而非开放曲面（Surface）。若模型存在破面、未闭合边缘，运算时会直接报错。
二、避坑第一步：模型预处理“三查”
布尔运算失败的80%原因，在于模型本身存在问题。运算前务必做好以下检查：
- 查封闭性：用 Rhino 命令
ShowEdges（显示边缘）检查模型是否有“开放边缘”（红色线条），通过Cap（封口）或MergeEdges（合并边缘）修复； - 查法线方向：曲面法线方向（可通过
Dir命令显示，蓝色箭头为正向）需一致，反向法线会导致运算结果错乱，用Flip命令统一方向； - 查精度距离：两个模型的重叠部分不能过于“薄”或“尖锐”，建议保留0.1mm以上的重叠厚度，避免因精度问题导致运算崩溃。
三、高效操作：从“基础”到“进阶”的技巧
1. 基础操作：选对“目标”与“工具”
- 差集运算时，需明确“谁减谁”：先选被减实体（目标），按Enter后再选减去实体（工具），顺序错误会导致结果完全相反；
- 复杂模型建议分步运算：例如先合并多个小实体，再与主体进行差集，避免一次性运算过多物体导致软件卡顿。
2. 进阶技巧：善用“布尔运算2”与“组合”
- Rhino 5.0以上版本的
Boolean2Objects（布尔运算2）功能更强大，支持对运算结果进行“保留工具”“保留目标”等细节设置，尤其适合需要保留原始模型的场景； - 对多个分散实体进行并集时，先框选所有物体，用
Join（组合）命令合并为一个多重曲面，再执行布尔运算，可大幅提升稳定性。
3. 隐藏技巧：用“历史记录”实现动态修改
开启 History（历史记录）功能后，布尔运算结果会与原始模型建立关联。后续修改原始模型尺寸或位置时，运算结果会自动更新，无需重复操作，特别适合方案迭代阶段。
四、常见问题：破面、漏洞如何修复？
即使做好预处理，复杂模型仍可能出现运算后“破面”（表面缺失）或“非流形边缘”（多面共享一条边）。此时可通过以下方法解决：
- 检查并修复边缘：用
Check命令分析模型错误，通过RebuildEdges（重建边缘）或Patch（修补曲面）手动修复漏洞； - 简化模型结构：删除不必要的细节（如微小倒角、复杂花纹），用
SimplifyCrv（简化曲线）降低曲面复杂度后重试； - 替代方案：用“修剪”代替布尔：若差集运算频繁失败，可尝试用
Trim（修剪）工具手动切割曲面，虽操作稍繁琐，但精度更高。
五、实战案例：用布尔运算快速建模
以“带镂空花纹的圆柱”为例：

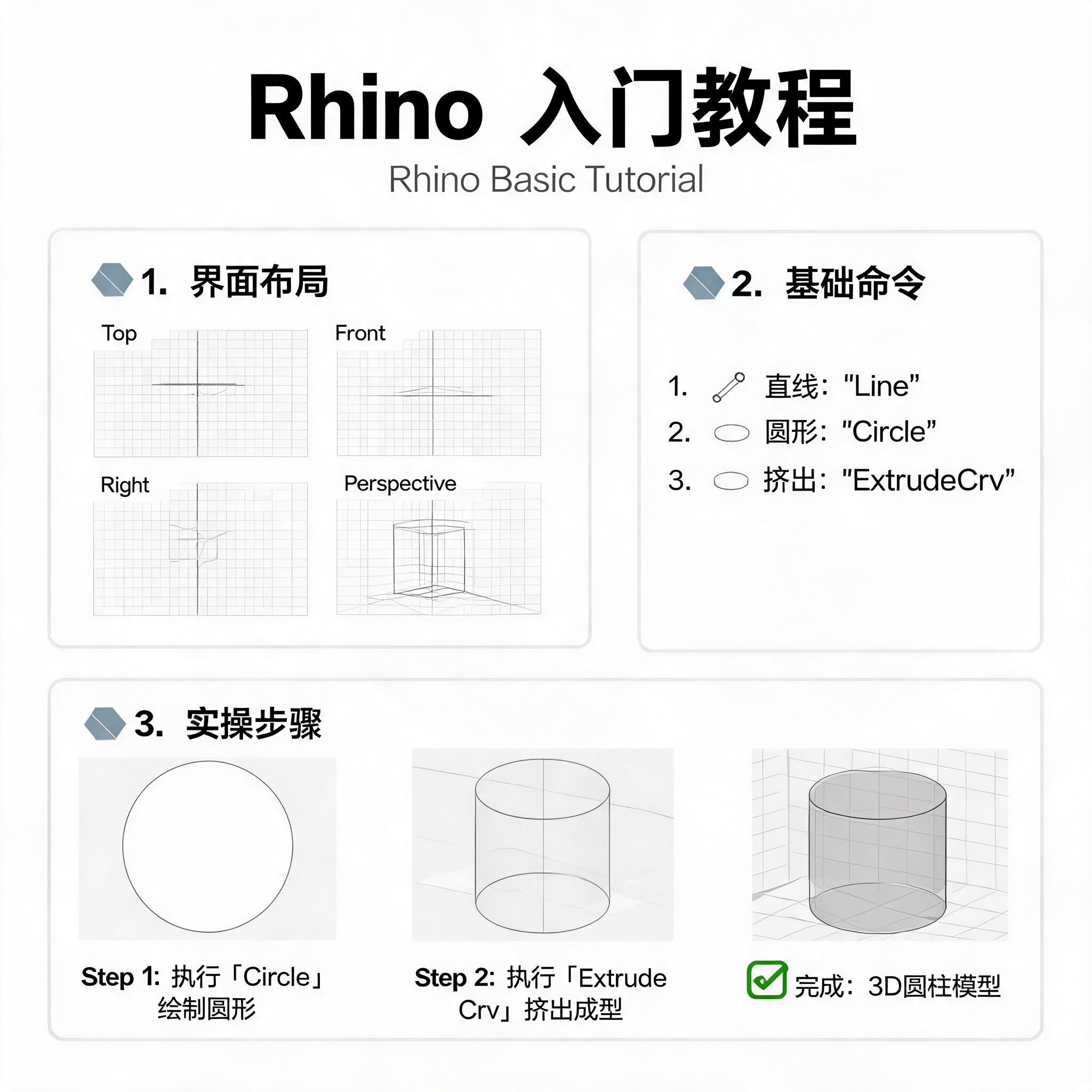

- 绘制圆柱体（
Cylinder）和花纹曲线，将曲线拉伸为实体（ExtrudeCrv）； - 执行差集运算（
BooleanDifference），用圆柱体减去花纹实体，得到初步镂空模型； - 对边缘倒圆角（
FilletEdge），开启历史记录后，可随时调整花纹大小，模型自动更新。
写在最后：布尔运算的“道”与“术”
布尔运算虽看似简单，却考验对模型结构的理解和细节的把控。新手不必追求“一步到位”，多尝试“拆解模型→分步运算→迭代优化”的流程，结合 Analysis 工具组（如 Zebra 斑马纹检查曲面连续性），就能逐步掌握其规律。记住：工具是基础，逻辑是核心，当你能预判运算结果时，才算真正入门 Rhino 的建模哲学。
从此，让布尔运算成为你创造复杂形态的“利器”，而非“难题”吧！
